วิธีทำความสะอาดเครื่อง Fusion Splicer Machine

  Mr.bismon     17/09/2021

เนื่องจากเครื่อง Fusion Splice มีราคาค่อนข้างสูงเพื่อยืดอายุการใช้งานจึงจำเป็นจะต้องมีการดูแลรักษาเครื่องอย่างเป็นประจำและถูกวิธี และเพื่อช่วยให้การ Splice หรือการเชื่อมต่อ ของสายไฟเบอร์ออฟติกเกิดผลลัพธ์ที่ดีมีค่า loss ที่ต่ำ ส่งผ่านข้อมูลได้อย่างสมบูรณ์ จึงจำเป็นต้องมีการทำความสะอาดและตรวจสอบอุปกรณ์อย่างสม่ำเสมอ โดยทำความสะอาดแต่ละส่วนด้วยสำลีก้าน (Cleaning Swabs) แบบพิเศษไร้ฝุ่นเพื่อการทำความสะอาดเครื่อง Fusion Splicer อย่างเป็นประจำและช่วยรักษาประสิทธิภาพของเครื่องได้ ในวันนี้เราจะใช้ภาพของเครื่อง Fusion Splice รุ่น M9 ของยี่ห้อ Bismon เองในการนำเสนอ ซึ่งส่วนใหญ่จะมีลักษณะคล้ายกันทั้งหมดในตลาด

ส่วนต่างๆที่ควรทำความสะอาดมี ดังนี้

1. ตำแหน่ง V-grooves
2. ตำแหน่งเข็ม Electrode
3. ตำแหน่งแท่นจับสาย Bare fiber pads หรือ Fiber Holder
4. ตำแหน่งเลนส์ Microscopes (objective lenses)
5. ตำแหน่งแท่นอบ Sleeve (heat shrink oven)


ตำแหน่ง V-grooves

• เตรียมก้านสำลี (Cleaning Cotton Swabs) ควรเลือกชนิดแบบใร้ฝุ่น หรือแบบนุ่ม ชุบแอลกอฮอล์บริสุทธิ์แล้วเช็ดไปที่พื้นผิวของ V-grooves ทั้ง 2 ข้างช้าๆ หรือในบางกรณีอาจจะใช้ปลายแหลมของใบมีดคัตเตอร์ วางเบาๆลงบนช่องที่วางสาย แล้วรูดเบาๆ เพื่อเอาเศษฝุ่นละออง ออกจากร่องวางแท่งแก้ว เพื่อให้แท่งแก้วอยู่ในร่อง อย่างเหมาะสมในการเชื่อมต่อทุกครั้ง ลดการผิดพลาดในการ เชื่อมต่อ ให้มากที่สุด

• เพราะฝุ่นหรือสิ่งสกปรกที่อยู่ในร่อง V-grooves มีผลทำให้เส้นไฟเบอร์ ทางด้านซ้ายหรือขวา ตำแหน่งหน้า End-face ไม่ตรงกันและทำให้เกิดค่า loss สูงกว่าปกติได้



ตำแหน่งเข็ม Electrode

• เช็ดทำความสะอาด อิเล็กโทรดด้วยแอลกอฮอล์ (IPA) บริสุทธิ์ 99%
• ระวังอย่าให้นิ้วมือสัมผัสพื้นผิวของอิเล็กโทรดโดยตรง

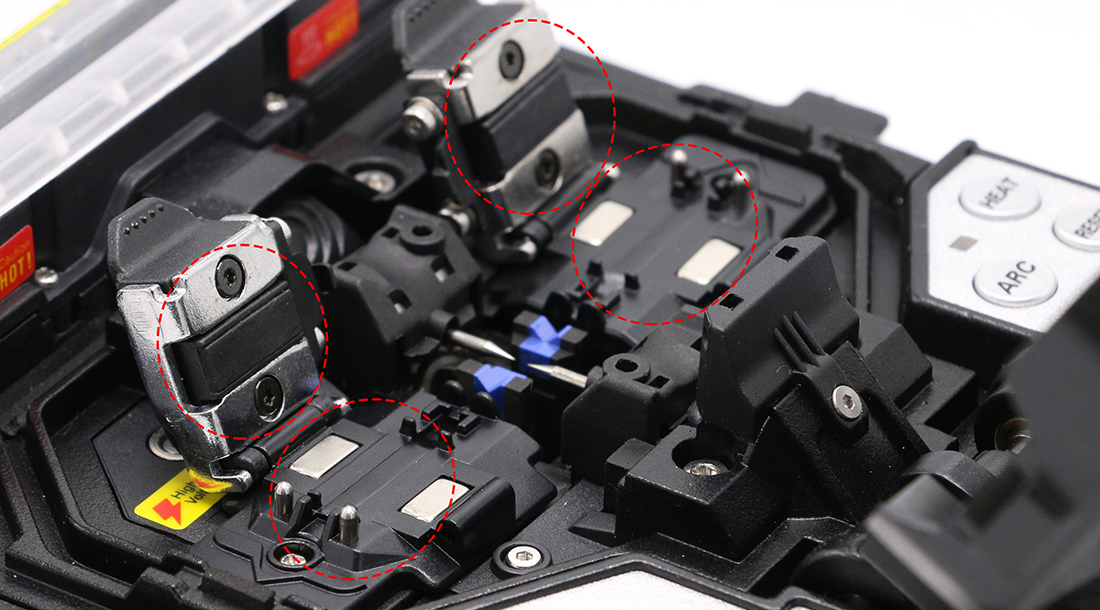

ตำแหน่งแท่นจับสาย Bare fiber pads หรือ Fiber Holder

• ใช้ก้านสำลีชุบแอลกอฮอล์ และเช็คลงไปบนผิว Bare fiber pads หรือ Fiber holder (ระวังอย่าออกแรงมากเกินไป) และใช้ก้านสำลีแบบแห้งเช็คซ้ำอีกครั้ง
• ถ้าหากมีคราบสกปรกอยู่บน Bare fiber pads หรือ Fiber holder จะทำให้การยึดจับสายไม่แน่นจะส่งผลให้การ Splice หรือ เชื่อมต่อ ไม่ได้คุณภาพและเกิดค่า loss ที่สูงขึ้นได้
• เช็คน็อค ที่ยึดจับแท่น Fiber holder ว่ามีความมั่นคง หลวมหรือไม่ ลองขยับ หรือโยก เพื่อตรวจสอบ เพราะถ้าไม่แน่น จะทำให้เวลา มอเตอร์ดึงสายเข้า เพื่อเชื่อมต่อไม่ตรงลักษณะที่ดี ทำให้เกิดค่า Loss หรืออาการผิดปกติ ต่างๆได้เช่นกัน

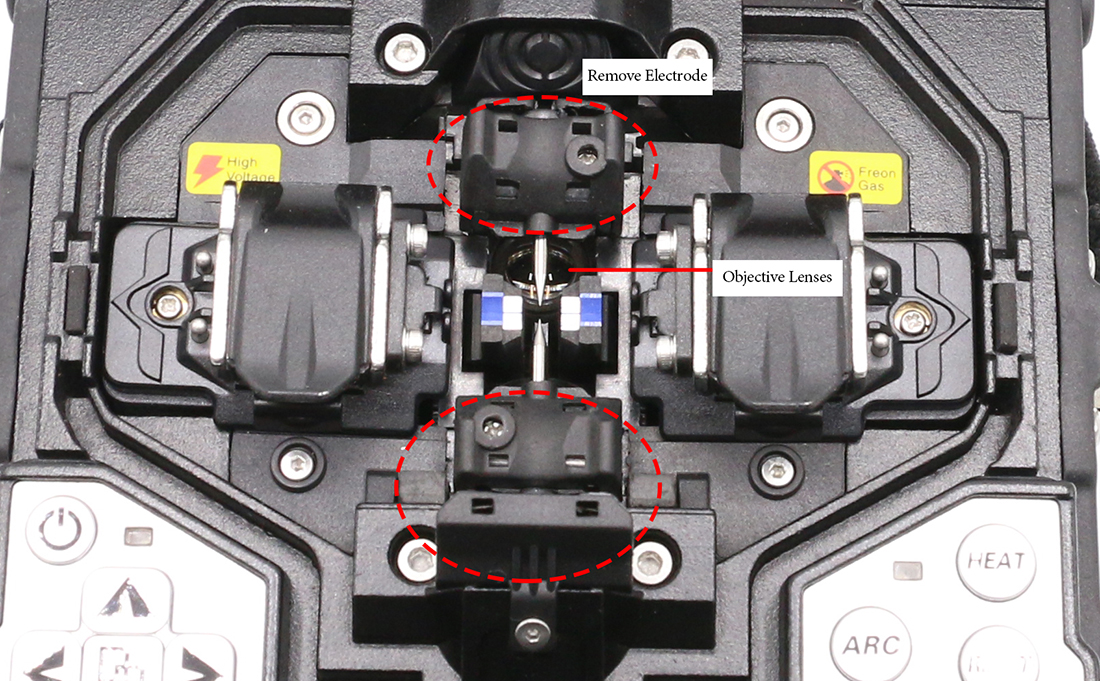

ตำแหน่งเลนส์ Microscopes (objective lenses)

• ถ้าหน้าเลนส์ Microscopes (objective lenses) มีฝุ่นเกาะหรือสกปรก จะส่งผลให้เกิดการประมวลผลภาพไม่สมบูรณ์
• ถอดเข็ม electrodes ออกก่อน (ห้ามจับที่ตัวเข็ม) แล้วใช้ก้านสำลีชุบแอลกอฮอล์(แนะนำอุปกรณ์ทำความสะอาดเลนส์โดยเฉพาะไร้ฝุ่น) ค่อยๆเช็คหน้าเลนส์ของ Microscopes ในลักษณะวนเป็นวงกลม
• ใช้ก้านสำลี(ชนิดพิเศษสำหรับเช็คเลนส์) แบบแห้งเช็คซ้ำอีกครั้ง แล้วใส่เข็ม electrodes กลับคืน เป็นอันเสร็จสิ้น ในการทำความสะอาด
• ในบางกรณี จะแนะนำ ให้ใช้ ลูกยางเป่าลม ชนิดปลายแหลม แบบใช้มือบีบได้ เพื่อเป่าฝุ่น ด้านในเครื่อง บริเวณเลนส์และบริเวณรอบๆ เพื่อขจัดฝุ่น แบบง่าย

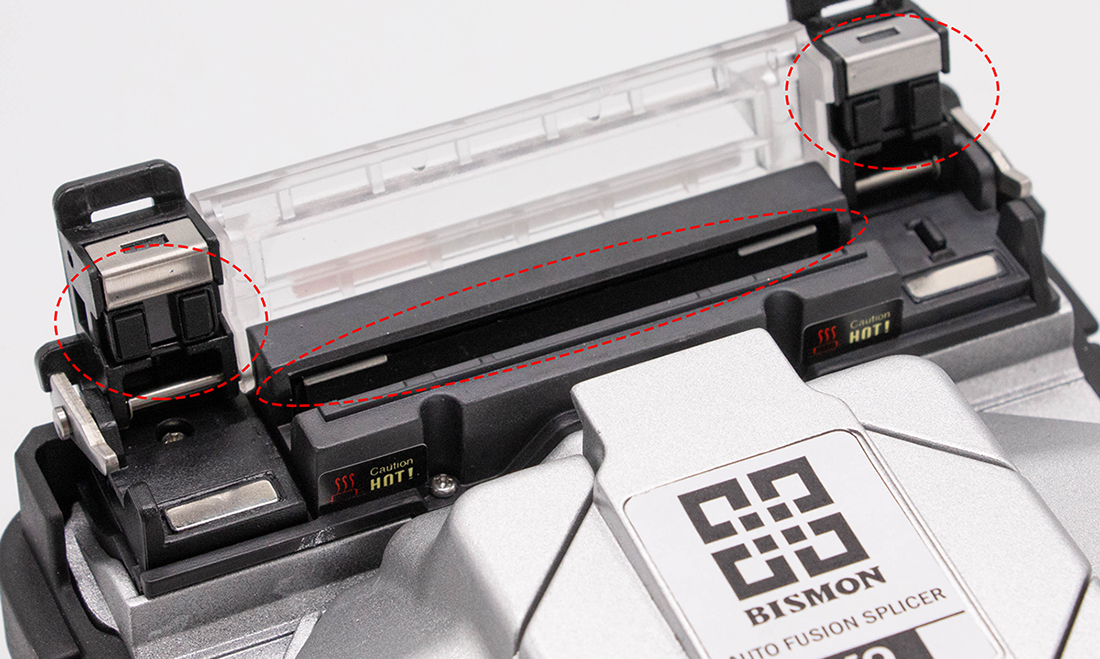

ตำแหน่งแท่น อบ Sleeve (heat shrink oven)

• ที่แท่น อบ Sleeve (Heat shrink oven) ก็เป็นอีกจุด ที่สกปรกได้ง่าย คุณสามารถทำความสะอาดง่ายๆได้ด้วยก้านสำลีชุบแอลกอฮอลส์ โดยเช็คบริเวณด้านในแท่น อบและแคมป์จับสาย



ทั้งนี่การดูแลและบำรุงรักษาเครื่อง Fusion Splicer สำหรับการเชื่อมต่อสายให้มีประสิทธิภาพสมบูรณ์ตลอด เป็นเรื่องที่จำเป็นอย่างยิ่ง ของทีมช่าง หรือบริษัท ผู้ให้บริการบำรุงรักษาโครงข่ายสายไฟเบอร์ออฟติก เพื่อให้ทุกการเชื่อมต่อไม่ผิดพลาด หรือผิดพลาดน้อยที่สุด



อุปกรณ์ทำความสะอาด ชนิดต่างๆ
