Specification

Fixed port                                                                         16*10/100/1000Mbps RJ45 Port

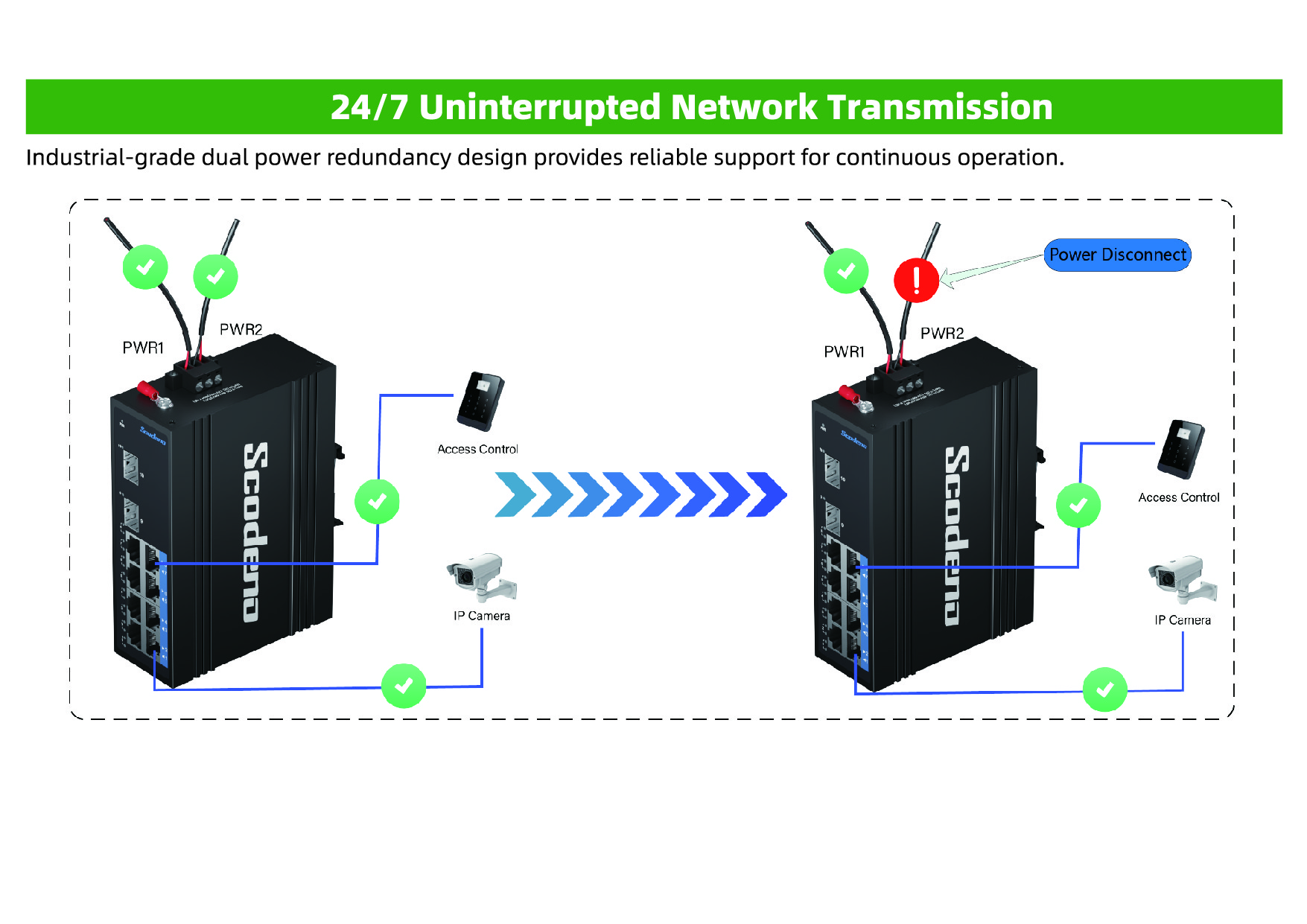

Power interface                                                              Phoenix terminal, redundant dual power supply

LED Indicators                                                                 PWR, Link/ACT LED

Cable type & Transmission distance

Twisted-pair                                                                     0-100m (CAT5e,CAT6)

Monomode optical fiber                                             /

Multimode (optical) fiber                                         /

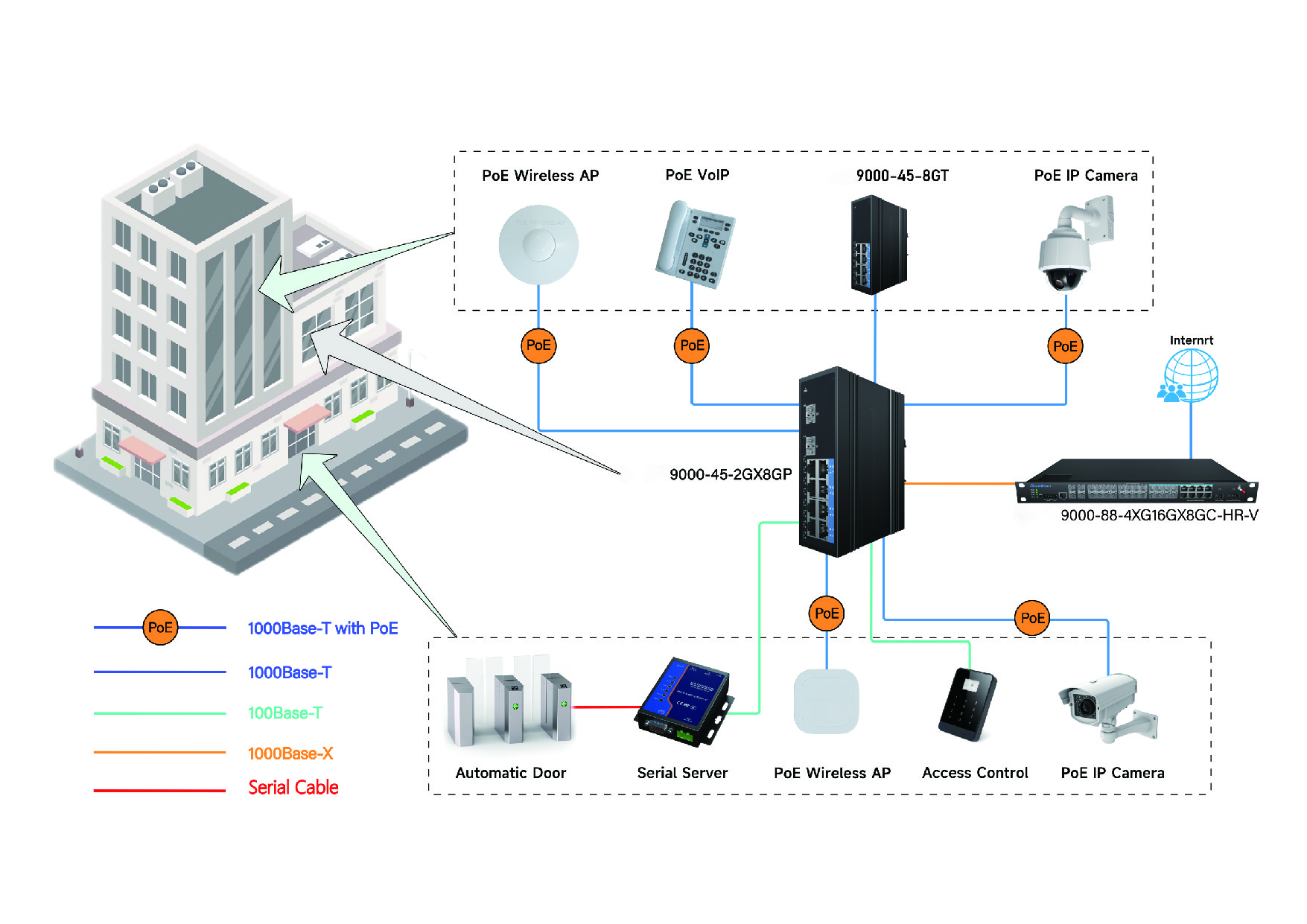

Network Topology

Ring topology                                                                  Unsupported

Star topology                                                                   Support

Bus topology                                                                    Support

Tree topology                                                                  Support

Hybrid topology                                                              Support

Electrical Specifications

Input voltage                                                                   DC10-58V

Total Power consumption                                           Total Power<6W

Layer 2 Switching

Switching capacity                                                          32G

Packet forwarding rate                                                  23.8Mpps

MAC address table                                                          16K

VLAN                                                                                     Unsupported

Buffer                                                                                   4M

Forwarding delay                                                            <5us

MDX/MIDX                                                                         Support

Flow control                                                                       Support

Jumbo Frame                                                                     Support 10Kbytes

Environment

Operating temperature                                               -40C~+75C

Storage temperature                                                    -40C~+85C

Relative humidity                                                           5%~95% non-condensing

Thermal methods                                                           Fanless, natural cooling

MTBF                                                                             100,000 hours

Mechanical Dimensions

Product size                                                                      143X104X48mm

Installation Method                                                       DIN rail

Weight                                                                                0.8KG around

EMC & INGRESS PROTECTION

IP Level                                                                               IP40

Surge protection of Power                                           IEC 61000-4-5   Level 3 (4KV/2KV) (8/20us)

Surge protection of Ethernet port                             IEC 61000-4-5   Level 3 (4KV/2KV) (10/700us)

EMI                                                                               CLASS A

ESD                                                                               IEC 61000-4-2   Level 4 (8K/15K)

Free fall                                                                        0.5m

Authentication

Authentication                                                            CCC, CE, FCC, RoHS

Accessories

Accessories                                                                 Device, Terminals, Specification, Certificate, power adapter(optional)
