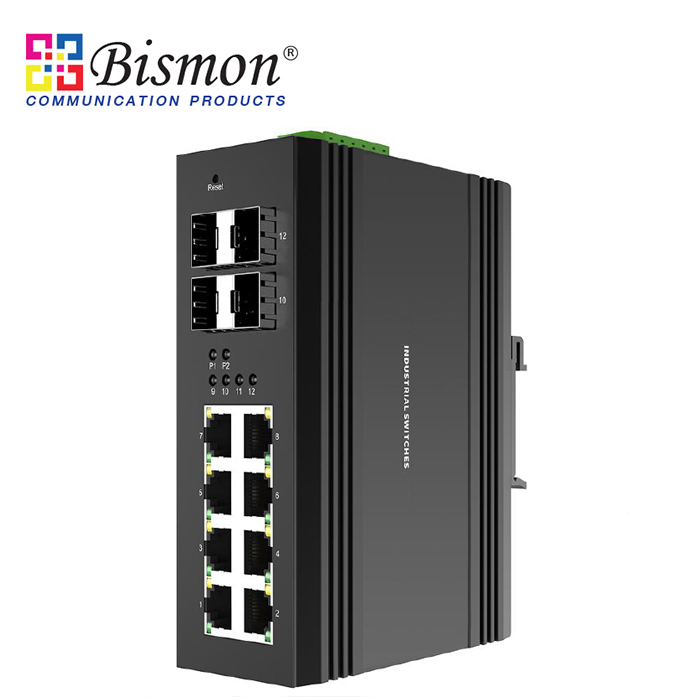

Specification

Fixed port                                                         4*1000 Base-X? 8*10/100/1000Base-T

Power interface                                               Phoenix terminal, redundant dual power supply

LED Indicators                                                  PWR?OPT, NMC?ALM

Cable type & Transmission distance

Twisted-pair                                                      0-100 (CAT5e,CAT6)

Monomode optical fiber                                20/40/60/80/100KM

Multimode (optical) fiber                               550m

Network Topology

Ring topology                                                    Unsupported

Star topology                                                     Support

Bus topology                                                     Support

Tree Topology                                                    Support

Hybrid topology                                                Support

Electrical Specifications

Input voltage                                                      DC10-58V

Total Power consumption                                <6W

Layer 2 Switching

Switching capacity                                             40G

Packet forwarding rate                                     26.7Mpps

MAC address table                                            16K

VLAN                                                                     4K

Buffer                                                                   8M

Forwarding delay                                               <10us

MDX/MIDX                                                          Support

Flow control                                                        Support

Jumbo Frame                                                      Support 10Kbytes

Environment

Operating temperature                                    -40C~+75C

The device is tested for4 hours at temperatures in 85C

Storage temperature                                        -40C~+85C

Relative humidity                                               5%~95% non-condensing

Thermal methods                                               Fanless, natural cooling

MTBF                                                                    100,000 hours

Mechanical Dimensions

Product size                                                         143X104X48mm

Installation Method                                           DIN rail

Weight                                                                 0.58KG around

EMC&INGRESS PROTECTION

IP Level                                                                IP40

Surge protection of Power                               IEC 61000-4-5   Level X (6KV/6KV) (8/20us)

Surge protection of Ethernet port                  IEC 61000-4-5   Level X (4KV/4KV) (10/700us)

RS                                                                          IEC 61000-4-3   Level 3 (10V/m)

EFI                                                                         IEC 61000-4-4   Level 3 (1V/2V)

CS                                                                          IEC 61000-4-6   Level 3 (10V/m)

PFMF                                                                    IEC 61000-4-8   Level 4 (30A/m)

DIP                                                                        IEC 61000-4-11   Level 3 (10V)

EMI                                                                       CLASS A

ESD                                                                       IEC 61000-4-2   Level 4 (8K/15K)

Free fall                                                                0.5m

Authentication

Authentication                                                  CCC, CE, FCC, RoHS

Accessories

Accessories                                                        Device, Terminals, Specification, Certificate, power adapter(optional)
