OVERVIEW

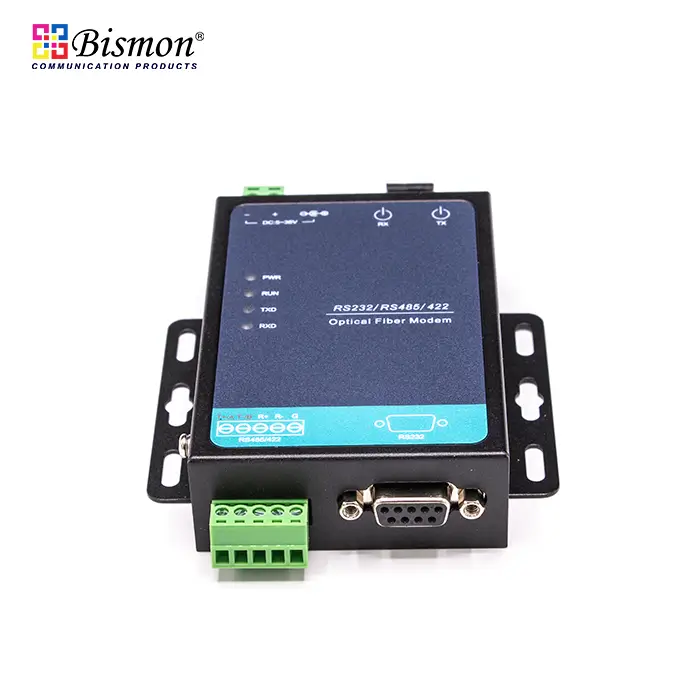

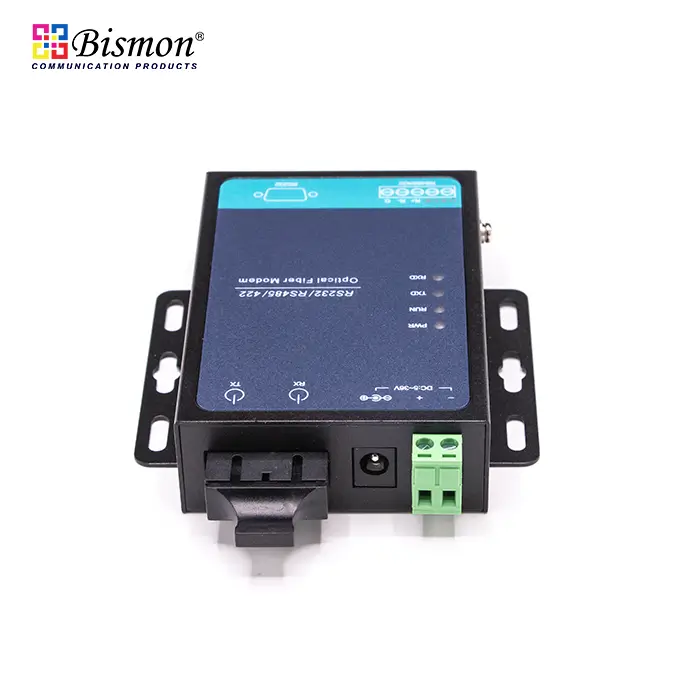

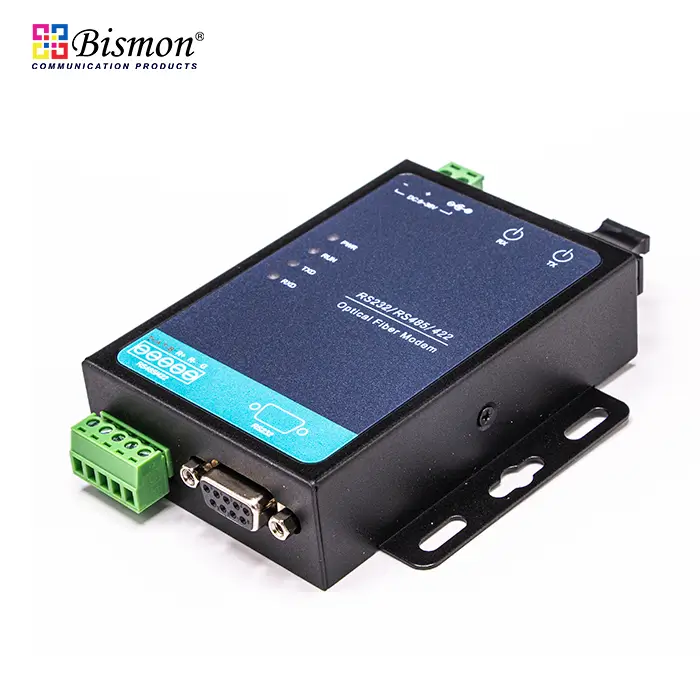

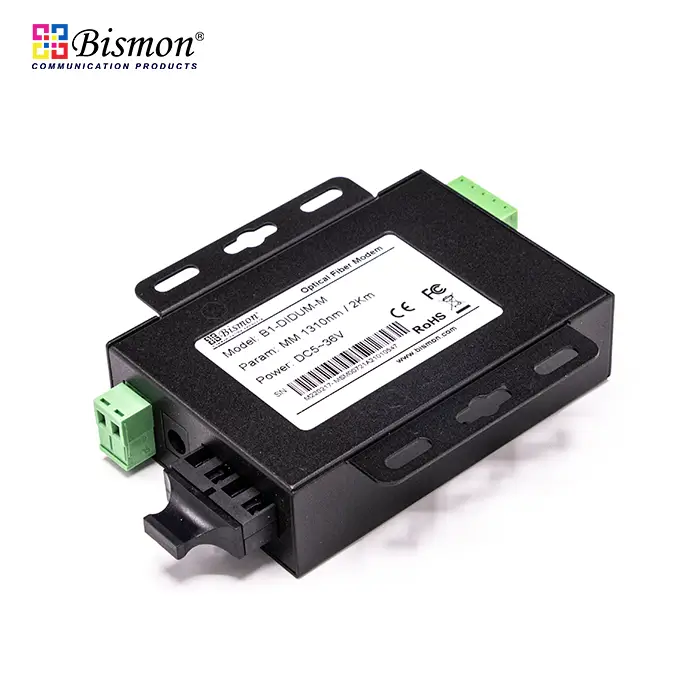

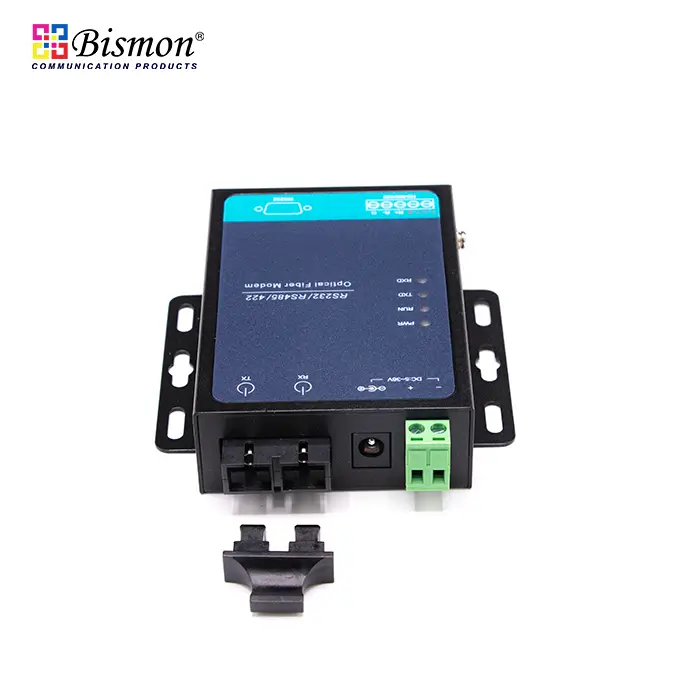

RS232/RS485/RS422 Serial To Media Converter Multi-mode fiber optic: 1310nm@2km ตัวแปลงสัญญาณในระบบ Serial asynchronous แบบ RS232/RS485/RS422 Protocol หรือ ระบบ Fiber modem มีความเร็วในการส่งผ่านข้อมูลที่ 300-115200bps ที่ interface แบบ RS232 และ ความเร็วที่1Mbps ที่ interface แบบ RS485 หรือ RS422 โดยใช้สาย fiber optic 2 core(Dual) ทั้งชนิด Multi-modeและ Single-mode. เป็น media converter แบบ Industrial ทำงานที่อุณภูมิ -40 ถึง 85 องศาเซลเซียส, Serial port Line: RS232: 15M@9600bps, RS422/RS485: 1.2km@9600bbps
SPECIFICATION |
|
|
|
Technical parameters |
|
Standard |
Compliant with EIA RS-232, RS-485, RS-422 |
Interface |
|
Interface form |
Serial Port: Electrical characteristics, Meet RS-232/RS-422/RS-485 Physical characteristics, |
Industrial terminal block |
|
Optical interface: multi-mode distance 2km, dual fiber, optional, SC/ST/FC optional |
Communication rate |
|
Baud Rate |
300bps~115.2Kbps, rate-adaptive signal |
LEDs |
|
Power indicator |
POW |
Data transmission indicator light |
TX, RX |
Power |
|
Power Supply |
DC5 - 30V, AC85 - 265V/DC110 - 370V |
Interface |
BNC coaxial input, industrial terminal block |
Power |
<1W |
Overload protection |
Support |
Lightning protection |
600W/ms anti-lightning strike |
Static protection |
15kv antistatic |
Physical Characteristics |
|
Shell |
Aluminum housing |
Dimension |
78mm×25mm×85mm (Length × height × width) (Desktop DC power supply) |
|
|
Weight |
0.4kg |
Transmission distance |
|
Serial port line |
RS-232,15m@9600bps |
|
RS-422/RS-485, 1.2km@9600bps |
Multi-mode fiber |
1310nm, 2km |
Working Environment |
|
Operating Temperature |
-40 to 85C |
Storage temperature |
-40 to 85C |
Ambient Humidity |
5% ~ 95% |
Warranty |
|
Warranty |
2 Years |
Certification |
|
Certification |
|
